現場図面書き込みプラグイン

レコードに添付した図面（PDF・画像）に、現場でそのまま書き込みや写真を残せるプラグインです。設備点検や修繕の指示、レイアウトのメモなど、「図面のどこで何があったか」を記録したい業務に向いています。

できること

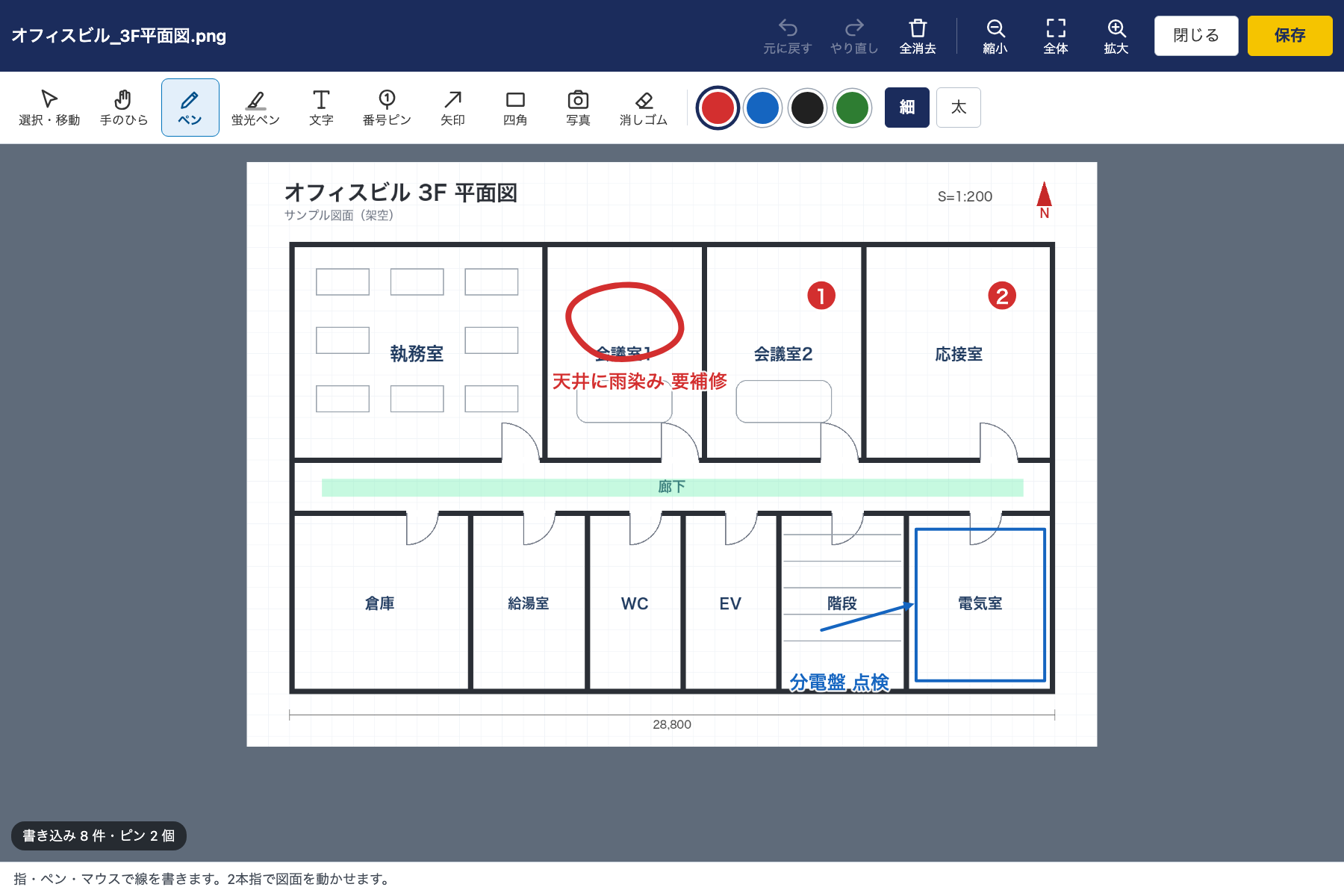

• 添付した図面（PDF・PNG・JPEG）を全画面で開いて書き込む
• 道具：ペン（赤・青・黒・緑、太さ2段）、蛍光ペン、文字、番号ピン（1, 2, 3…と自動で番号が付く）、矢印、四角、写真、消しゴム
• 元に戻す・やり直し・全消去
• 2本指（またはマウスのホイール）で拡大・縮小、2本指で図面を動かす
• PDFは図面集のように複数ページあっても、ページを選んで書き込める
• 書き込んだ図面を1枚の画像にしてレコードに追加する（元の図面はそのまま残る）
• 前回の書き込みの続きから編集する

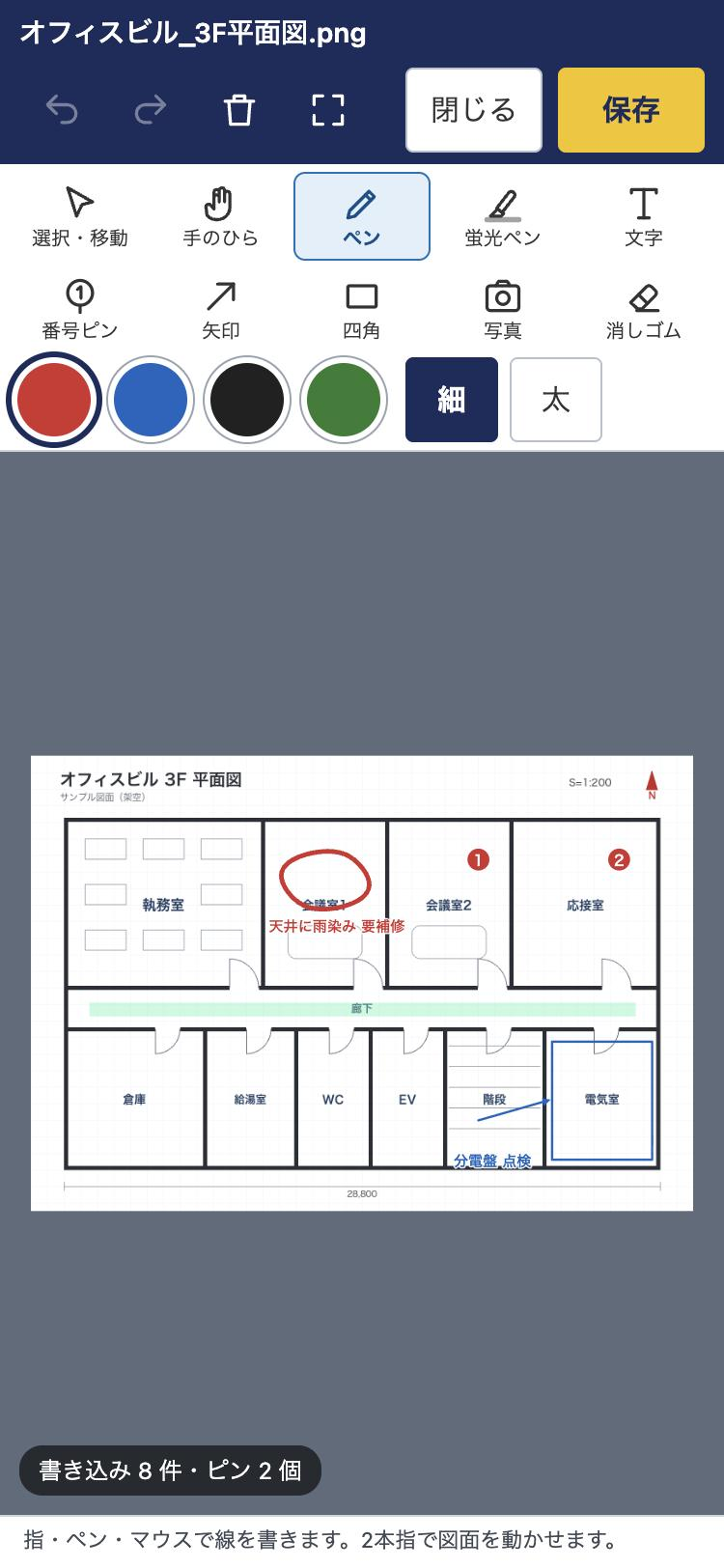

• スマートフォンでは「写真」でカメラが起動し、撮った写真をそのまま図面に貼れる

事前準備

プラグインを使うアプリのフォームに、次の欄を置いてください。

書き込みデータの欄は、利用者が手で直さないよう、フォームの下のほうやグループの中に置くのがおすすめです。

設定手順

1. アプリの設定から「プラグイン」を開き、このプラグインを追加します。
2. 歯車アイコンから設定画面を開き、ライセンスキーを入力します。
3. 次の項目をプルダウンで選びます。

1. 「保存」を押し、アプリを更新します。

使い方

1. レコードの「元の図面」に図面を添付して保存します。
2. レコードの詳細画面（パソコン・スマートフォンとも）で「図面に書き込む」を押します。
3. 図面が複数あるときは図面を選び、PDFはページを選びます。前回の書き込みがあれば「前回の続きを編集する」も選べます。
4. 道具を選んで書き込み、「保存」を押します。書き込んだ図面が画像として「書き込み後の画像」の欄に追加されます。

注意事項・うまくいかないとき

• ボタンが出ないとき：ライセンスキーと設定が保存されているか、アプリを更新したかを確認してください。
• PDFを開くには、iPhone・iPadはiOS／iPadOS 16.4以降、パソコンやAndroidは最新のブラウザが必要です。画像の図面は古い端末でも使えます。
• 続きから編集できるのは、レコードごとに最後に保存した1枚（PDFは1ページ）です。ほかに保存した画像は添付として残ります。
• 書き込みデータに含められる写真は、1回の書き込みで3〜4枚程度が目安です。多いときは保存前にお知らせが出ます。写真が多い場合は、写真を別の添付ファイルの欄に付けてください。
• パスワード付きのPDFは開けません。パスワードを外したPDFを添付してください。
